在森林防火應急通信中，BF-9000 BMC任務關鍵型應急通信系統作為基本的通訊，整體設計思路是采用骨干網、前指網、分隊?wèi)?zhàn)斗網三層組網結構，融合超短波通信、北斗衛星通信、衛星通信等多種通信方式的各自優勢，完美運用現代數字通信技術，全面結合應急通信保障場景及貼近實戰要求，為用戶提供便捷高效、穩定可靠的無線應急通信保障。
森林防火夜視系統解決方案，則是以國家林業系統工程操作標準作為設計依據，結合現場的具體情況，用最佳產品設計方案體現其實用性和最高性價比，是本方案設計的指導思想，也是本方案設計的基本出發點和追求的目標。本設計主要目的達到最佳的效果和最優的性能價格比。
一、系統優勢
該森林防火遠程無線監控系統，由林區監控中心、無線傳輸系統，以及前端監控點構成。前端監控點，一般設置在林區各消防瞭望塔制高點上，包括紅外低照度全天候攝像機、云臺控制系統、視頻服務器;各監控點通過無線傳輸系統，將圖像傳輸?shù)奖O(jiān)控中心，無線網絡基站由無線網橋和天線、饋線系統構成;監控中心通過無線監控系統，不僅可以獲得全面的、清晰的、可錄制并回放的多畫面現場實時圖像，而且還可以對前端攝像機焦距和云臺運動進行操作和控制，滿足對監控畫面的各種要求。
通過遠程無線監控系統，森林防火管理中心能實時監控林區火情實況，及時發現火情，起到預防火災的目的;火災發生時，該系統能將現場圖像實時傳回指揮中心，為指揮中心的遠程指揮調度提供有力的保障，最大限度地減小火災造成的損失;該系統能真實記錄火情發生、發展和消滅的整個過程，為火情的預防、治理提供真實有效的歷史資料。
索斯克夜視系統圖像層次清晰，不僅能實現夜視功能，而且強光燈不產生大面積泛白，夜間能夠分清各類標桿、人員、車輛等目標的監測功能，實現一機多用。
二、系統特點
森林防火系統主要包括：前端監控部分、無線傳輸部分、后臺指揮調度部分等。
終端部分：包含激光夜視儀或紅外熱成像夜視儀、全方位云臺、網絡視頻服務器等;信號傳輸部分包括兼容802.11a標準的電信無線網橋、高增益天線、避雷器、高頻饋線。
各野外終端部分監控點設備連接方式：(如下圖所示)
分控中心無線基站選用兼容802.11a標準的電信級無線網橋，配合高增益定向天線或扇區天線，匯聚接收其覆蓋范圍內的各監控點圖像;分控中心通過光纖與監控總部網絡相連。
各分控中心無線基站的連接方式：(如下圖所示)
隨著長期發展需要可配備車載機載GPS固臺、便攜式手持GPS和GPS手機，可根據客戶需求，加載以下部分或全部功能模塊：定位、導航、語音通訊、短信、數據上傳、視頻傳送、車輛控制等功能。依據具體情況，可選擇GPRS/EDGE、CDMA或者3G。后臺可集成指揮調度部分：人員、車輛和飛機的調度指揮、火場監控、GIS地圖、防火設施管理等功能。實現系統的進一步升級改造。系統拓?fù)浣Y(jié)構圖如下：
三、系統詳細介紹

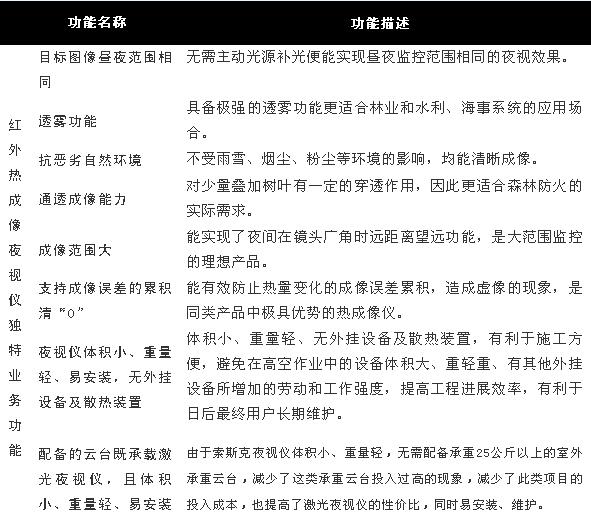

① 紅外熱成像夜視儀獨特功能描述表：
?、凇∠到y(tǒng)性能指標
SSK/NW-IR150(白天、夜間為夜視圖像)晝夜可視距離為3000米以上。

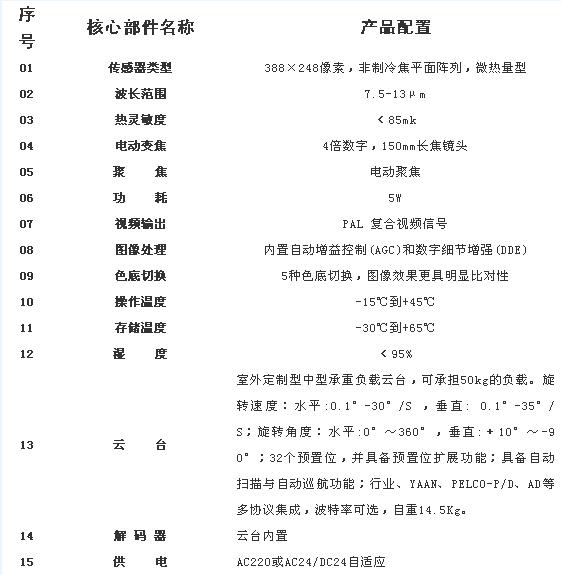

技術參數表
③ 系統設計關鍵
移動監控配合定點監控系統，可以配備車載防火監控指揮車。其特點是靈活機動，監控面積大，并且隨時隨地在各分控中心信號覆蓋范圍內自由切換，實時傳輸火情圖像，甚至跟蹤火情蔓延的情況，并將現場火情實時的通過最近的分控中心傳輸?shù)奖O(jiān)控指揮總部。
森林防火監控系統應具備六大特點：監控范圍大;全天候監控;無線傳輸; 太陽能供電(陰雨天最少保證24小時);避雷接地安全可靠;前端設備工作狀態中心監控。
